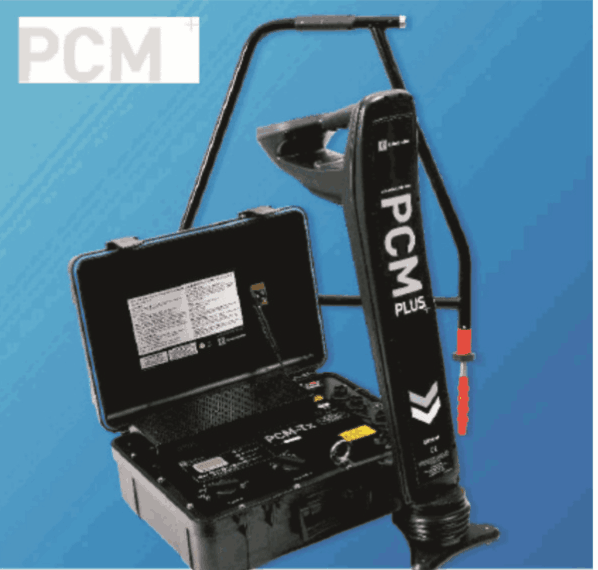

埋地管道外防腐层状况检测仪PCM
产品介绍
◆对管道路定位、测深
<对管道外防腐层破损状况评估
◆对管道外防腐层破损点定位
。对重要管道进行定期跟踪检测
对新建设管道防腐层施工质量验收
◆对管道阴极保护效果评估
对主管道上分支输油管线进行查找
PCM 接收机
手持式接收机即使在复杂拥挤的区域，也可以用来定位管道，测量系统发射机施加的
近直流信号的电流强度和方向，然后提供给操作者。接收机能够进行需要的运算，同时瞬
时显示结果。提供给操作者-种通过*定位金属管道搭接和定位防腐层破损来确定阴极
保护系统故障的*方法。

PCM Rx接收机
<>查找防腐层缺陷
<独特的性质改善了数据完整性
<自动信号衰减
<自适应接地补偿
<电流测绘
<整合GPS数据
<提供PDA和PC机的*分析软件
<*定位和PCM (管道电流测绘)于- -体
<通过蓝牙将测绘数据实时上载至PDA或PC机
<图形测绘模式包括定位深度、定位电流和相位
<低功耗，全天候测量
<>查找牺牲阳极
◆背光/声音
<*的电流方向功能
<电力模式深度测量
<3秒钟之内ACCA绘图
<>多达1000个数据记录


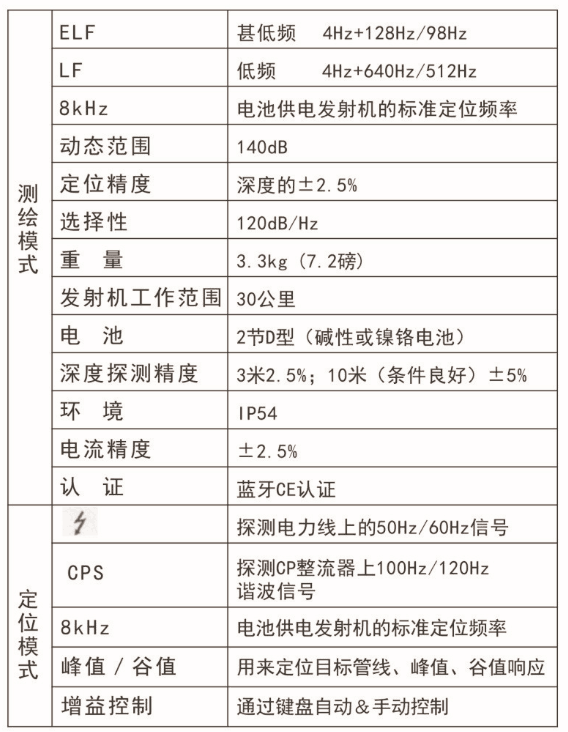

PCM-Tx发射机
PCM 系统特有大功率发射机，zui长探测距离可达30公里。zui少的管线接入点减少了评
估一段管线的时间。发射机有三种操作模式，可以*对输配管道系统进行有效的测绘。
PCM 的连接是非常简单的，电流读数和电源的发光二极管指示功能帮助操作者根据不
同的管线，选择zui佳设定。
频率选择
ELF
(甚低频)zui大范围4Hz 98Hz/128Hz
ELCD (甚低频)电流方向(4Hz 8Hz) CD 98/128Hz
LFCD (低频)电流方向(4Hz-8Hz) CD 512Hz/640Hz
4Hz定位电流始终存在，如果在拥挤区域需要进行故障查找，操作者可以选择定位频率
和电流方向频率
壳体结构:高抗冲击工程塑料
重量: 15.2kg
环境:
NEMA 3R和1P55 (开盖)
尺寸: 47cmx37cmx19cm
NEMA 6 and IP67 (关闭状态)
*:CE*
电流选择
有6个档的电流旋转开关可选择下述几种4赫兹电流值: 100mA， 300mA， 600mA， 1A, 2A,
3A。在使用PCM发射机时，除非输入功率达到极限，选择的电流将处在一个恒定状态。
A字架
附件A字架连接接收机可以进行防腐层破损和绝缘性故障的*定位。PCM 接收机的
显示屏能够显示故障方向，使用的方向箭头，使故障点更容易定位。PCM 也显示A字架脚针
间的dB微电压读数，同时可以在不同的故障点之间进行对比，以确定zui严重的故障。这个
数值可以便捷的储存到PCM数据库中，通过蓝牙.上载到PDA或者PC机中。
标准配置
◆PCM-Tx发射机一台
<>PCM (带磁力仪)接收机一台
◆A字架(用于*定位)一个
◆双夹连线一条
◆电源线两条
<>中文说明书一份
<>仪器包一个
可选配置
◆带蓝牙功能的笔记本电脑一台
◆带GPS蓝牙功能的PDA一个
