通过向燃气管道内发射特定频率的复合超声振动波，由拾音器探测接收，接收主机分析处理显示在屏幕上，同时将去除干扰后的音频信号从耳机输出，根据屏幕上的波形强度和耳机中音频信号的强弱，便可确定管道的位置。
GPF-003型PE管线探测定位仪：采用定向燃气管道内发送多频率复合超声振动波，由超低频地面接收感应器接收，经由多级数字滤波、数字放大后进行系统分析，主动过滤掉干扰信息后，提取发射源微弱的信号，由主机显示地下信号的强弱，并可根据降噪型耳机由听觉进行主动判断。通过检测人员进行”S”型探测信号，来判断在地面接收或收听的信号强度来确定埋管位置。结合北斗*定位手段获取管线的*型*坐标， 未来不管地面地貌如何变化，巡检工作人员如何改变，均可通过管网坐标追溯原有管位。

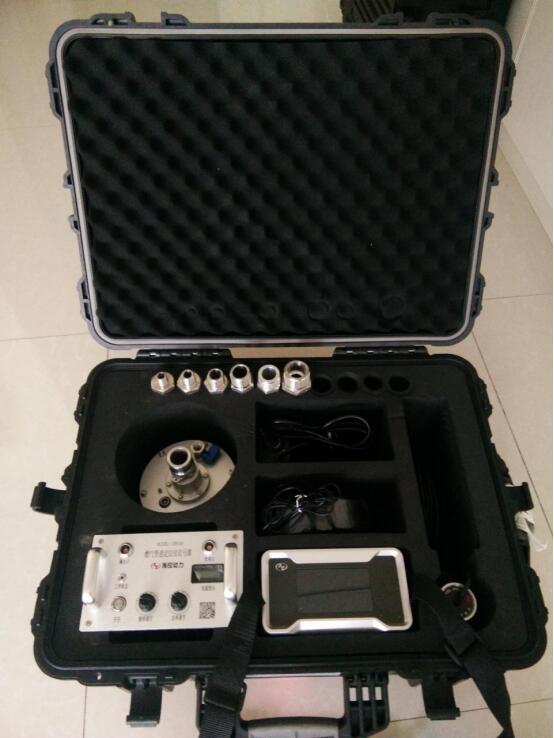

燃气PE管线探测定位仪
型号 GPF-003 主要探测对象 PE管道
测量原理 声波定向传播 检测距离 1500米*
工作温度 -20 ~ 50摄氏度 工作湿度 ≤90%RH，无冷凝
发射端参数 接收端参数
工作时间 6h（zui大功率） 工作时间 5h
充电时间 3h 充电时间 3h
主机尺寸 200 x 120 x 200 mm 主机尺寸 204 x 105 x 120 mm
发射频率范围 0 ~ 3000 Hz 接收频率范围 0 ~ 3000 Hz
发射器功率 50W 接收端配件 主机充电器/蓝牙（有线）耳机
发射端配件 主机充电器/信号连接线 整机配件 保修卡/说明书/收纳箱等
